【信远工程师讲产线】水溶肥生产线：（13）桶装灌装机设备

本期，我们邀请了信远科技项目中心副总监、机械设计部部长夏工为广大网友讲解分享水溶肥生产线液体桶装灌装机的结构原理。

各位网友大家好，前面一期内容我们讲了生产液体水溶肥必须要用到的储液罐及其关联配套设备。本期我们来讲灌装液体水溶肥的专用设备——全自动灌装机，该灌装机前端连接成品储液罐，通过输送泵送料至灌装机。其中桶装产品的灌装机，可以灌装5-30L容量的方桶、圆桶、广口桶、小口桶等；灌装头数量设计有两头、四头和六头，不同机型配置的灌装头数量不同，水溶肥生产厂家可以根据自己的产能需要进行选配。由于水溶肥具有腐蚀性，整机均采用不锈钢材质制造，美观大气、经久耐用。

（称重灌装机）

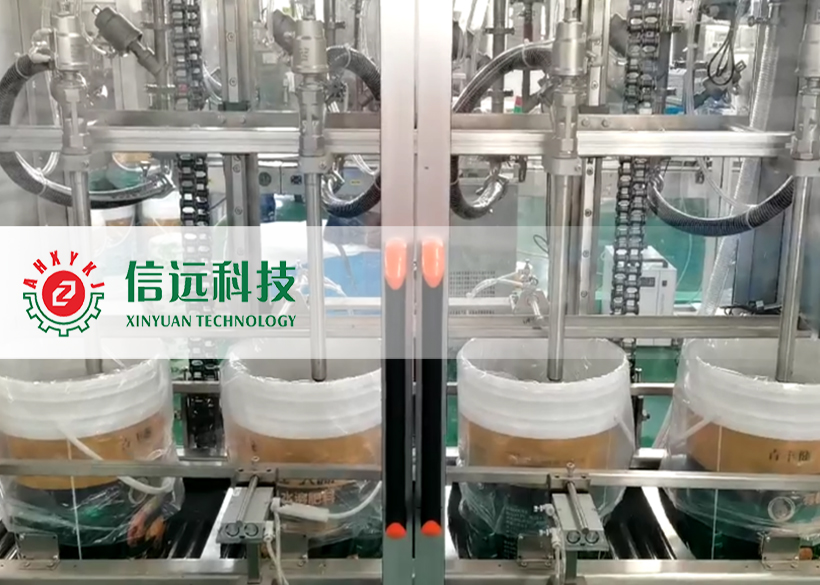

下面我们来具体讲一下桶装全自动灌装机。该机主要由输送辊道、缓存液缸、定位灌装、电子称重等几大部分组成。进桶方式是把空桶有序放置在定位槽内，通过辊道带动，精准输送至灌装头下方，进桶的速度和间隔，与灌装系统配套联动，同步控制。该机上方设置有供料液缸，液料的进料方式为重力自流式；灌装头采用电机驱动下潜，边灌装边提升，可有效减少泡沫产生；灌装头可左右、上下调节，灌装速度可调，设计有防滴漏装置；灌装容量采用称重传感器计量方式，精度高、误差小。该机采用PLC智能系统控制，具有桶体自动定位、无桶不灌装、灌装精度高等特点，同时具有实时监控，实时调整和故障提示功能，可以自动完成进桶计数、计量灌装、输送出桶等一系列操作。

（全自动上盖机）

在完成灌装环节之后，出来的桶要进行上盖，圆形桶上盖的方式有多种，今天我们介绍一种用于圆形广口桶的全自动上盖机，该机是由机架、储盖装置、提升装置、定向取盖放盖装置、定位移动装置、输桶装置以及挡桶装置等组成。该机的储盖装置由多个储盖库组成，在底部主轴的驱动下进行圆周转动。该机启动前，需要人工把一定数量的桶盖分别放置于每个储盖库内；启动后，当一个储盖库内的盖子用完后，下一个储盖库会自动转动到定向取盖装置下，待取盖装置完成取盖后，在定向轨道的驱动下，把桶盖移栽至机架下方输桶装置的料桶上，完成上盖作业。

（滚压式压盖机）

完成料桶的上盖作业后，就到了压盖封口的环节，这个环节至关重要，一旦压封不好，就会产生泄漏，会为产品质量、物流运输、企业声誉带来多方面的不良影响。下面我们介绍的这种压盖机，是一种滚压式压盖机，由机架、驱动电机与减速机、压盖辊、升降机构和排气机构等组成。在使用过程中，排气滚轮可在压盖过程中挤压桶中液体排出的部分空气；不同高度的料桶，可以通过升降装置调节压盖辊的位置高度；不同尺寸的桶盖，可以在主轴上调整对应尺寸的螺母位置，即可正常封盖；该机可以连续压盖、运行稳定，保证了封盖质量和精密度，适用于各种国际通用的标准桶封盖。

以上灌装机、上盖机、压盖机可以在输送机的同步运行下实现联动作业。本期关于水溶肥生产线液体桶装灌装机及关联设备的相关介绍，就为大家讲解到这里。欢迎关注下一期内容，也欢迎广大新老客户联系我们，就您需要的或关心的设备一起交流探讨。
